Giải đáp thắc mắc trong quá trình vận hành Lò Hơi

Hôm nay Enesco xin giải đáp một số thắc mắc của khách hàng trong quá trình vận hành nồi hơi.

Câu hỏi 1 : - Tôi có nghe nói đến lò hơi BKZ- 220 - 100 - 10c. Đây là những thông và ký hiệu gì vậy ?

Hiện nay trên thế giới đang sử dụng lò hơi của nhiều hãng chế tạo khác nhau. Lò hơi BKZ- 220 - 100 - 10c là :

- BKZ là hãng chế tạo.

- 220 Là sản lượng hơi định mức của lò trong một giờ (220 tấn/giờ )

- 100 Là áp suất định mức của hơi quá nhiệt ( 100 kG/cm2 )

- 10c Có thể hiểu đó là số lần tái tạo có cải tiến .

Câu hỏi 2 - Nguyên lí cấu tạo của lò hơi BKZ- 220 - 100 - 10c như thế nào ?

Lò hơi BKZ- 220 - 100 - 10c. Là loạilò đốt bằng than bột, thải xỉ khô. Cấu tạo hình chữ π. Buồng đốt được tạo bởi 14 dàn ống sinh hơi, lò có một bao hơi, tuần hoàn tự nhiên, ống nước đứng. Dàn ống sinh hơi làm bằng thép 20 có đường kính Ø 60 H6, bước ống ƛ = 80 mm. Lò hơi được lắp đặt 4 vòi đốt chính loại vòi phun tròn và 4 vòi đốt phụ đốt gió cấp 3 sau quạt tải bột. Để phục vụ cho việc khởi động lò và xử lý sự cố, lò có thiết kế 4 vòi đốt dầu ma zút được lồng trong 4 vòi đốt chính. Để làm sạch các bề mặt truyền nhiệt của lò hơi, người ta có thiết kế 20 máy thổi bụi buồng lửa và 10 máy thổi bụi sâu cho bộ quá nhiệt. Việc thải xỉ ra khỏi lò nhờ hệ thống gồm 2 vít và 2 đập xỉ với năng suất 5 t/h.

Lò hơi đốt than

Các thiết bị phần đuôi lò theo đường đi của khói từ buồng lửa, đầu tiên là bộ quá nhiệt. Bộ quá nhiệt nữa bức xạ và đối lưu. Theo đường đi của hơi bộ quá nhiệt gồm có các cấp sau, quá nhiệt trần 1- quá nhiệt sườn - quá nhiệt đáy - quá nhiệt cấp 1 - quá nhiệt trần 2 - quá nhiệt cáp 2 biên - bộ giảm ôn cấp 1 - quá nhiệt cấp 2 giữa - quá nhiệt cấp 3 - giảm ôn cấp 2 - quá nhiệt cấp 4. Sau bộ quá nhiệt cấp 4 là bộ hâm nước cấp 2 - bộ sấy không khí cấp 2 - bộ hâm nước cấp 1 - bộ sấy không khí cấp 1 - bộ khử bụi tĩnh điện - quạt khói - ống khói.
Hệ thống thông gió lò hơi này là hệ thống thông gió cưỡng bức, gồm có một quạt gió và một quạt khói.

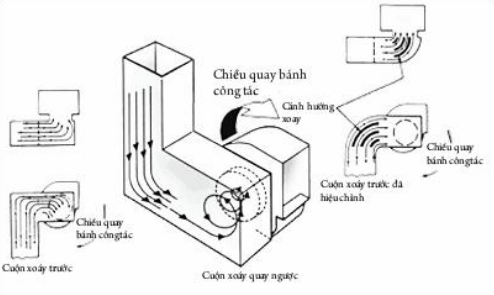

Hệ thống thông gió lò hơi

Để đảm bảo an toàn cho các ống lò làm việc với áp suất cao, lò hơi có trang bị 02 van an toàn cho bao hơi và cho ống góp ra của hơi quá nhiệt .Van an toàn bao hơi tự mở xả khi P = 1,08Pđm và van toàn quá nhiệt tự mở xả khi áp suất hơi quá nhiệt P = 1,05Pđm và tất cả đều được đóng lại khi áp suất trở về áp suất định mức.
Lò hơi được trang bị hệ thống nghiền than phân tán có phểu than nguyên và phểu than bột trung gian. Để điều chỉnh độ mịn của than bột và tách than sau khi nghiền ra khỏi dòng hỗn hợp than không khí, hệ thống nghiền được trang bị các thiết bị phân ly than thô và phân ly than mịn.Than bột giữa 2 lò trong một khối có liên hệ với nhau bởi vít chuyền than bột.

Câu hỏi 3 - Cho biết những thông tin về bộ quá nhiệt của lò hơi BKZ- 220 - 100 - 10c ?

Lò hơi BKZ- 220 - 100 - 10c được trang bị bộ quá nhiệt nữa bức xạ và đối lưu và chia thành nhiều cấp, mỗi cấp được thiết kế một chất liệu, một kích thước, một số lượng ống khác nhau .
